La trame d'armature posée aux seuls angles : la fissure entre les lés

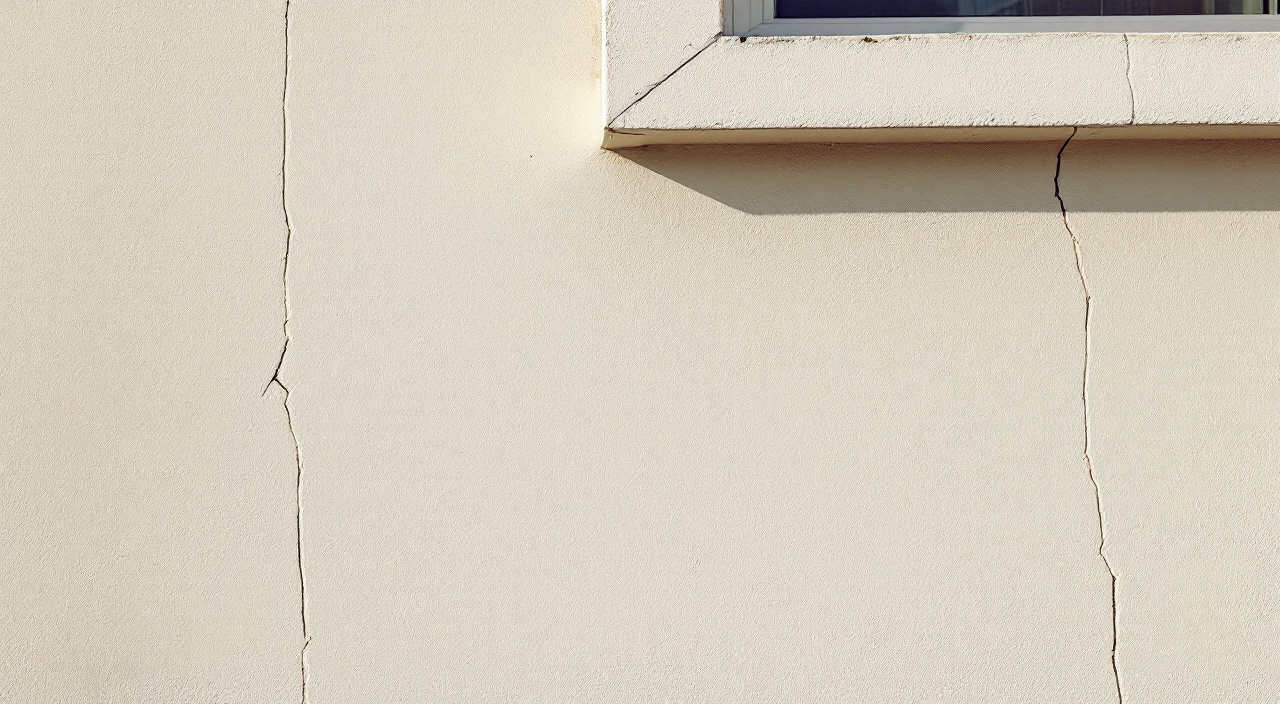

Sur une façade enduite depuis un ou deux ans apparaissent des fissures fines. Elles ne ressemblent pas à ce qu'on imagine d'une fissure de bâtiment : elles ne partent pas en diagonale, ne suivent pas les joints, ne s'ouvrent pas en escalier. Elles sont rectilignes, verticales, très fines, et régulièrement espacées — comme si quelqu'un avait tracé des lignes parallèles au cordeau.

Ce dessin-là est une signature, et il ne vient pas du mur. Un support ne fissure jamais à intervalle régulier. Ce que vous lisez sur la façade, c'est le pas de pose de l'armature. Là où la trame se recouvrait, l'enduit tient ; là où elle s'arrêtait, il a lâché.

Cet article explique ce que fait réellement une armature noyée dans un enduit, pourquoi une pose limitée aux points singuliers crée des fissures au lieu d'en éviter, comment repérer une zone laissée sans trame avant qu'elle ne soit recouverte, et quel contrôle arithmétique se fait directement sur le devis, sans monter sur l'échafaudage.

Deux choses différentes que le vocabulaire confond

Un enduit armé peut recevoir deux types de renfort, et la confusion entre les deux est à l'origine de la plupart des malentendus.

L'armature généralisée

C'est un treillis, le plus souvent en fibre de verre, déroulé en lés continus sur toute la surface du pan, chaque lé recouvrant le suivant sur une largeur prescrite par le fabricant. Le treillis est noyé dans l'épaisseur de l'enduit, pas posé dessus ni collé derrière.

Son rôle est mécanique et il est simple à énoncer : reprendre les efforts de traction et les répartir. Un enduit résiste bien à la compression et mal à la traction. Quand il subit un effort d'extension — retrait au séchage, dilatation thermique, micro-mouvement du support — il se rompt là où il est le plus faible. La trame, elle, travaille en traction sur toute la surface, et diffuse l'effort au lieu de le laisser se concentrer en un point.

Le résultat visible n'est pas l'absence totale de fissuration : c'est la multiplication de micro-fissures si fines et si nombreuses qu'aucune n'est visible, au lieu d'une fissure unique et franche.

Les renforts aux points singuliers

Ce sont des bandes supplémentaires, posées en plus de l'armature généralisée, aux endroits où la contrainte se concentre par construction :

• en diagonale à chaque angle de baie, fenêtre ou porte, aux quatre coins ;
• autour des percements : grilles de ventilation, sorties, boîtiers, fixations traversantes ;
• aux changements de matériau dans le plan du mur ;
• aux jonctions et aux angles saillants ou rentrants ;
• aux abords des joints de fractionnement.

Ces renforts sont indispensables, et leur absence produit un désordre bien identifié : la fissure qui part en diagonale du coin d'une fenêtre. Mais ils ont un rôle local, et c'est le point central de cet article : ils ne remplacent pas l'armature généralisée. Un pan renforcé uniquement à ses points singuliers est un pan non armé, avec quelques bandes dessus.

Pourquoi une pose partielle fissure davantage qu'une absence totale

C'est le mécanisme contre-intuitif, et il mérite d'être compris précisément, parce qu'il explique le dessin régulier des fissures.

Une armature raidit localement l'enduit. Là où le treillis est présent et correctement noyé, l'enduit s'allonge peu sous contrainte. Là où il est absent, l'enduit s'allonge davantage. Quand la façade travaille — le soleil chauffe le pan, la nuit le refroidit, le séchage provoque un retrait —, l'ensemble ne se déforme pas de façon homogène.

La contrainte se concentre alors exactement à la limite entre la zone raide et la zone souple. C'est un principe général de mécanique des matériaux : une discontinuité de rigidité crée une concentration de contrainte à l'interface.

Traduction sur un mur : la fissure ne se produit ni au milieu de la bande armée, ni au milieu de la zone nue, mais le long du bord de la bande. Et comme les bandes ont été posées avec une régularité d'outil, les fissures héritent de cette régularité.

Trois configurations produisent ce dessin.

Des lés posés bord à bord au lieu de se recouvrir. Le fabricant prescrit un recouvrement entre lés voisins, précisément pour qu'il n'existe aucune ligne sans continuité d'armature. Poser les lés jointifs — ce qui économise du treillis et va plus vite — laisse une ligne de faiblesse à chaque jonction. Les fissures apparaissent alors verticalement, espacées de la largeur du rouleau employé. Cette largeur se relève sur l'emballage du produit, et l'écartement mesuré sur votre façade peut être comparé à elle : c'est un rapprochement que vous pouvez faire vous-même.

Des bandes posées seulement aux angles et autour des baies. La façade porte alors un cadre rigide et un champ central souple. Les fissures dessinent le contour des bandes : lignes verticales à l'aplomb des tableaux, lignes horizontales au-dessus et au-dessous des baies, souvent en prolongement les unes des autres d'un étage à l'autre.

Une trame présente mais mal positionnée dans l'épaisseur. C'est le cas le plus sournois. Le treillis a bien été acheté, livré, déroulé — mais il a été plaqué contre le support puis recouvert d'enduit, au lieu d'être marouflé dans une couche fraîche puis recouvert. Il se retrouve au dos de l'enduit, contre le mur. Dans cette position il ne reprend presque rien, parce que les efforts de traction dus au retrait se développent surtout du côté opposé au support. La façade se comporte comme si elle n'était pas armée, alors que la trame est bien là et qu'on la retrouvera en ouvrant.

Une variante voisine : la trame posée sur un enduit déjà raidi, qui ne l'enrobe plus. Elle adhère par points et fait office de décoration interne.

Lire les fissures : quatre dessins, quatre causes

Avant d'accuser l'armature, il faut savoir distinguer. Les fissures d'une façade ne racontent pas toutes la même histoire, et confondre les familles conduit à des reprises inutiles — voire à recouvrir un mouvement actif, ce que décrit l'enduit passé sur la fissure.

• Réseau de craquelures très fines, en toile d'araignée, sans direction dominante : c'est du faïençage. Il concerne la couche de finition et relève d'un problème d'épaisseur, de dosage, ou de conditions d'application — pas d'armature.
• Fissure en escalier, qui suit les joints de la maçonnerie, souvent en diagonale : c'est le support qui travaille. L'armature n'aurait pas empêché ce mouvement ; elle en aurait au mieux atténué l'expression en surface.
• Fissure partant en diagonale du coin d'une fenêtre ou d'une porte : point singulier non renforcé, ou renfort mal posé. C'est le désordre le plus fréquent, et le plus évitable.
• Fissures fines, rectilignes, parallèles, régulièrement espacées, ou dessinant le contour de bandes : c'est la signature de l'armature — absente, discontinue, ou mal recouverte. C'est le sujet de cet article.

Un cinquième cas mérite d'être cité : la fissure qui réapparaît exactement sous une bande de renfort collée après coup, sans que la cause du mouvement ait été traitée. C'est le mécanisme décrit dans le calicot posé sans traiter le mouvement.

Comment voir les fissures fines qu'on ne voit pas

Une fissure de retrait armée mal posée est souvent invisible de face, en pleine lumière. Trois méthodes gratuites la révèlent.

La lumière rasante. Placez-vous très en biais par rapport au mur, presque dans son plan, tôt le matin ou en fin de journée quand le soleil frise la façade. Le relief microscopique de la fissure crée une ombre. Le même pan, regardé de face à midi, paraîtra parfaitement sain.

Le mouillage et le séchage. Aspergez un pan à l'eau claire, au jet doux, jusqu'à ce qu'il soit uniformément mouillé, puis regardez-le sécher pendant une demi-heure. Les fissures retiennent l'eau par capillarité et restent sombres plus longtemps que le reste. Le réseau apparaît alors en négatif, avec une netteté qu'aucun examen à sec ne donne. C'est le meilleur test disponible sans matériel, et il fonctionne aussi bien sur enduit teinté que sur peinture.

La photographie rapprochée. Une photo prise à faible distance, avec la lumière de côté, permet ensuite d'agrandir à l'écran et de mesurer les écartements en comparant à un objet posé sur le mur — une pièce de monnaie, une règle, une carte. Cette photo, datée, constitue aussi la référence pour un relevé ultérieur.

Le relevé daté et répété est ce qui distingue un constat d'une impression. Marquez discrètement au crayon les extrémités de quelques fissures, notez la date, photographiez, et refaites exactement le même relevé un an plus tard depuis les mêmes points de vue. Une fissuration de retrait se stabilise ; une fissuration liée à un mouvement continue.

Ce qu'on peut vérifier pendant le chantier, et seulement pendant

L'armature n'est visible qu'à un moment, et ce moment ne revient pas. Une fois la finition passée, il faudra ouvrir le mur pour savoir. Voilà pourquoi tout se joue en quelques heures de chantier.

La photographie du pan armé

Demandez — ou prenez vous-même — une photographie de chaque pan complet, après pose de l'armature et avant la couche suivante. Un plan large par façade, plus quelques plans rapprochés.

Sur ces photos, trois choses se vérifient à l'œil, sans compétence particulière :

• La couverture. Le treillis couvre-t-il l'intégralité du pan, ou seulement des bandes ? La question se répond en une seconde sur une photo d'ensemble.
• Les recouvrements. À la jonction de deux lés, la double épaisseur se voit : la maille est plus dense, la zone plus opaque, souvent légèrement plus sombre. Une ligne où l'on distingue nettement la fin d'un lé et le début du suivant, sans zone de double épaisseur, est une pose bord à bord.
• Les renforts aux points singuliers. Aux quatre coins de chaque baie, on doit voir des bandes posées en diagonale. Autour de chaque percement, une pièce de renfort. Ce sont des éléments comptables : vous pouvez les dénombrer sur la photo.

L'enrobage

Après la couche qui recouvre l'armature, passez la main à plat sur le mur, ou regardez en lumière rasante. Si le dessin des mailles apparaît en relief à travers l'enduit, l'armature est insuffisamment enrobée : elle affleure au lieu d'être dans l'épaisseur. C'est un défaut visible, immédiatement, et qui se signale sur-le-champ.

Le sondage discret

Dans une zone peu visible — derrière un volet ouvert, à l'arrière du bâtiment, au ras d'un soubassement —, une entaille de quelques centimètres au cutter, en biais, montre la coupe de l'enduit et la position du treillis dans l'épaisseur. On voit alors trois choses : si la trame est présente, si elle est enrobée sur ses deux faces, et à quelle profondeur elle se situe. Ce sondage se rebouche facilement. Fait en présence de l'entreprise, il n'a rien d'agressif ; fait après coup et photographié, il constitue un élément de constat.

Le contrôle arithmétique, à faire sur le devis

C'est le contrôle le plus efficace de tout l'article, parce qu'il se fait chez soi, avant signature, sans monter nulle part.

Un devis d'enduit armé doit porter deux surfaces distinctes : la surface d'enduit, et la surface d'armature. Elles ne sont pas égales, et l'inégalité va dans un sens précis.

La surface d'armature doit être supérieure à la surface enduite, parce qu'il faut ajouter à la surface nette :

• les recouvrements entre lés voisins, sur toute la longueur de chaque jonction ;
• les retours et recouvrements aux angles ;
• les bandes de renfort en diagonale aux angles de baies ;
• les pièces de renfort autour des percements.

D'où la lecture immédiate : si le devis annonce une surface de trame égale à la surface enduite, les recouvrements ne sont pas prévus. Si elle lui est inférieure, l'armature n'est pas généralisée. Dans les deux cas, la question se pose sans qu'aucune expertise soit nécessaire, et elle se pose par écrit.

Ce contrôle rejoint la méthode générale de relecture d'un métré, décrite dans payer des mètres carrés qui n'existent pas.

Ce qu'il faut faire écrire au devis

• Le nom du système complet et son fabricant — pas une liste de composants achetés séparément. Un enduit armé est un système, dont les éléments sont qualifiés ensemble.
• La nature de la trame et son grammage, exprimé en grammes par mètre carré. Cette valeur figure sur la documentation du fabricant : demandez-la et faites-la reporter au devis. Ne l'inventez pas et n'acceptez pas qu'on vous la donne de mémoire.
• La largeur de recouvrement entre lés prescrite par le fabricant, également reprise de sa documentation.
• La surface d'armature en mètres carrés, distincte de la surface d'enduit.
• Les renforts de points singuliers en quantités, comptés à l'unité : nombre de bandes diagonales, nombre de pièces de renfort, mètres linéaires d'angles renforcés.
• La position de l'armature dans l'épaisseur, telle que le fabricant la prescrit.

Et à la fin du chantier, demandez la copie des bons de livraison du treillis. La quantité livrée se compare directement à la surface annoncée : c'est un contrôle objectif, et il ne dépend d'aucun avis.

Le cas de figure : « façade anti-fissures » et ce que le mot recouvre

Le montage se rencontre régulièrement. Le devis annonce un traitement « anti-fissures » ou une façade « armée », sans jamais préciser sur quelle surface ni avec quel produit. Le prix est attractif, précisément parce que l'armature généralisée est le poste le plus lourd en fourniture et en main-d'œuvre d'un enduit armé.

Ce qui est exécuté, dans ce cas de figure, est un renfort des points singuliers — parfaitement visible depuis la rue pendant le chantier, réel, et sans commune mesure avec ce qui était compris. Le vocabulaire n'a pas menti au sens strict : il n'a rien décrit. C'est exactement ce que traite le mot anti-fissures sur un devis de façade.

Une variante concerne l'isolation par l'extérieur, où le sous-enduit armé est constitutif du système et non une option. Sur ces chantiers, l'armature incomplète se combine souvent à un traitement insuffisant des points singuliers, avec des conséquences qui ne sont plus seulement esthétiques : elles ouvrent des chemins d'eau, comme le décrit l'isolation extérieure sans points singuliers.

Enfin, quand le support est lui-même hétérogène — maçonneries mélangées, reprises, matériaux d'époques différentes —, l'armature généralisée n'est pas un supplément de confort : c'est ce qui empêche le dessin du support de remonter en surface, sujet développé dans le monocouche sur support hétérogène.

Ce que la reprise implique

Il faut le dire sans détour : on ne rattrape pas une armature manquante par-dessus. Le treillis doit être dans l'enduit, donc il faut de l'enduit devant et derrière lui.

Trois voies existent, de la moins à la plus lourde.

Traiter les fissures individuellement. Ouverture en V de chaque fissure, pontage local, reprise de finition. Cette voie est envisageable quand les fissures sont peu nombreuses et stabilisées. Elle laisse des traces visibles : le raccord de teinte sur une reprise linéaire se voit longtemps.

Appliquer un système de rénovation armé par-dessus l'existant. Cela suppose que le support en place soit sain et adhérent — donc un sondage préalable généralisé, pan par pan —, et que le fabricant du système admette ce type de support. C'est la solution qui rétablit une armature continue sans tout déposer, et son surcoût principal est celui de l'épaisseur ajoutée : il faut alors traiter tous les points singuliers, appuis, tableaux, seuils, dont les cotes changent.

Déposer et refaire. Nécessaire quand l'enduit existant n'est plus adhérent, ou quand le désordre s'accompagne de décollements.

Dans les trois cas, la décision se prend après un sondage complet de la façade et un relevé daté des fissures, pas sur la seule vue des lignes en surface.

Questions fréquentes

Toutes les façades doivent-elles être armées ?

Non. L'armature généralisée n'est pas systématique : elle est prescrite par le fabricant du système en fonction du support, du produit et de la configuration. Certains enduits sur maçonneries neuves régulières s'en passent ; les supports hétérogènes, les rénovations, les enduits minces et les systèmes d'isolation par l'extérieur l'exigent presque toujours. La bonne question n'est donc pas « faut-il une trame » mais « que prescrit la documentation du produit inscrit au devis pour mon support ». C'est un document, il s'obtient auprès de l'entreprise ou du fabricant, et il tranche sans discussion.

Comment savoir, après coup, si ma façade a une armature ?

Trois sources. Les documents d'abord : devis détaillé, facture, bons de livraison de matériaux, qui indiquent quelle quantité de treillis a été achetée pour votre chantier. Les photos ensuite, si vous ou l'entreprise en avez pris pendant les travaux. Une petite ouverture enfin, faite au cutter en biais dans une zone discrète, qui montre la coupe et la position du treillis dans l'épaisseur. Ce sondage se rebouche, et il donne une réponse que rien d'autre ne donnera depuis la surface.

Mes fissures sont très fines. Faut-il s'en inquiéter ?

La finesse ne dit pas grand-chose à elle seule ; ce qui compte est l'évolution et le rôle de la couche fissurée. Une fissure fine et stabilisée dans une finition purement décorative est un défaut d'aspect. La même fissure dans une couche qui participe à la protection à l'eau du mur — cas d'un enduit d'imperméabilisation ou d'un sous-enduit de système isolant — laisse entrer l'eau, et l'eau qui entre ne ressort pas au même rythme. La marche à suivre est identique dans les deux cas : relevé daté, photographies, et même relevé un an plus tard. C'est l'écart entre les deux qui décide.

L'entreprise dit que ces fissures sont normales et inévitables. Est-ce vrai ?

Une part de fissuration de retrait est effectivement inévitable dans tout enduit : c'est justement le rôle de l'armature de la répartir en micro-fissures invisibles au lieu de la laisser se concentrer. L'argument devient donc contestable dès lors que les fissures sont visibles, rectilignes et régulièrement espacées, parce que ce dessin ne relève pas d'un retrait libre mais d'une discontinuité d'armature. La réponse utile n'est pas de discuter : c'est de demander par écrit la surface d'armature effectivement mise en œuvre et les bons de livraison correspondants, puis de comparer à la surface enduite.

Peut-on poser une trame sur un enduit existant ?

Oui, dans le cadre d'un système de rénovation prévu pour cela, et à condition que le support existant soit sain, adhérent et compatible. Deux vérifications précèdent la décision : un sondage au son de toute la surface, pour délimiter les zones décollées qui devront être purgées, et la lecture de la documentation du système envisagé, qui liste les supports admis. Ce qui ne fonctionne pas, c'est de coller un treillis sur un enduit qui sonne creux : on ajoute du poids et de l'épaisseur sur une liaison déjà rompue.

Que demander à l'entreprise pendant le chantier, sans bloquer les travaux ?

Une seule chose, formulée simplement : une photographie de chaque façade prise après pose de l'armature et avant la couche suivante, transmise par courriel le jour même. C'est une demande légère, qui n'interrompt rien, qui ne coûte rien à l'entreprise, et qui documente définitivement l'étape la plus difficile à vérifier ensuite. Une entreprise qui pose correctement l'armature n'a aucune raison de la refuser ; un refus, lui, est une information.
