Le calicot posé sans traiter le mouvement : la fissure sous la bande

Une bande d'armature est un produit sérieux, conçu pour un usage précis. Posée en travers d'une fissure dont personne n'a mesuré le mouvement, elle ne répare rien : elle déplace la ligne de rupture de quelques centimètres et repousse sa réapparition de quelques saisons.

Ce qu'est réellement une trame de façade

Une armature de façade est une maille — le plus souvent une trame de fibre de verre traitée pour résister à l'alcalinité des mortiers — noyée dans l'épaisseur d'un enduit. Le mot qui compte est noyée. Une trame posée à sec sur le support, ou plaquée en surface juste sous la finition, n'est pas une armature : c'est une toile. Elle ne travaille que si la matière l'entoure des deux côtés, car l'effort ne lui arrive pas par ses extrémités mais par adhérence, sur toute sa surface.

Son rôle mécanique s'énonce en une phrase. Un enduit résiste correctement à la compression et très mal à la traction : il se fend longtemps avant de s'écraser. Une trame, à l'inverse, ne résiste qu'à la traction. Quand le support s'allonge localement, l'enduit seul concentrerait tout l'allongement en un point et s'ouvrirait ; enrobant une trame, il transmet cet allongement à la maille, qui le redistribue sur la longueur de fibre offerte.

D'où la définition exacte de sa fonction, qu'il faut retenir mot pour mot : une armature répartit une contrainte faible sur une largeur plus grande. Elle ne la supprime pas, elle ne l'absorbe pas, elle l'étale. Tout le sujet tient dans le mot faible.

Les quatre emplois pour lesquels elle est faite

Maîtriser le faïençage. Un enduit trop riche en liant, appliqué par temps chaud ou ventilé, se rétracte en surface et se craquelle en mailles fines. Une trame généralisée dans le corps d'enduit répartit ce retrait de peau et empêche les mailles de se constituer.

Franchir un changement de matériau. Deux matériaux accolés ne se dilatent pas au même rythme : un chaînage de béton et un remplissage de brique, un linteau et son allège, un ancien mur et une extension. À leur jonction, l'enduit subit un cisaillement de faible amplitude mais indéfiniment répété. Une bande armée centrée sur la jonction est exactement l'outil qu'il faut, à condition que le mouvement soit une dilatation différentielle et non un décollement.

Renforcer un angle de baie. L'angle d'une ouverture est un point de concentration géométrique : les efforts qui circulent dans le panneau contournent le vide et se rassemblent au coin. Un renfort posé en diagonale dans l'épaisseur de l'enduit redistribue cette concentration. L'armature ne traite ici aucun mouvement anormal : elle corrige une forme.

Absorber le retrait d'un enduit neuf. Un mortier perd de l'eau en durcissant et diminue de volume pendant des mois. Ce retrait est le seul mouvement qui s'éteint tout seul. Une trame l'accompagne jusqu'à son terme, puis reste en place sans plus rien avoir à faire.

Ces quatre emplois ont un point commun, et c'est lui qui trace la frontière : le mouvement y est faible et son amplitude connue d'avance. Aucun n'est le cas d'un mur qui bouge.

Répartir n'est pas retenir, et le dessin qui le prouve

Une armature n'est ancrée nulle part : ses bords s'arrêtent dans du mortier, et ce mortier repose sur la maçonnerie qui bouge. Quand le mur se déplace, la trame se déplace avec lui, faute d'un point fixe depuis lequel retenir quoi que ce soit. Une maçonnerie qui tasse, un sol qui se rétracte, une poussée de charpente : ce sont des forces sans commune mesure avec une maille de verre enrobée dans quelques millimètres de mortier.

Le déplacement doit donc aller quelque part, et il n'a que deux issues.

Première issue : la déformation traverse la bande. L'allongement dépasse ce que la trame peut étaler, et la fissure ressort dans l'axe exact du tracé d'origine, souvent plus fine, parfois dédoublée, accompagnée d'un décollement en lanière : la finition se détache par bandes étroites et la maille apparaît en filigrane, comme un quadrillage très fin.

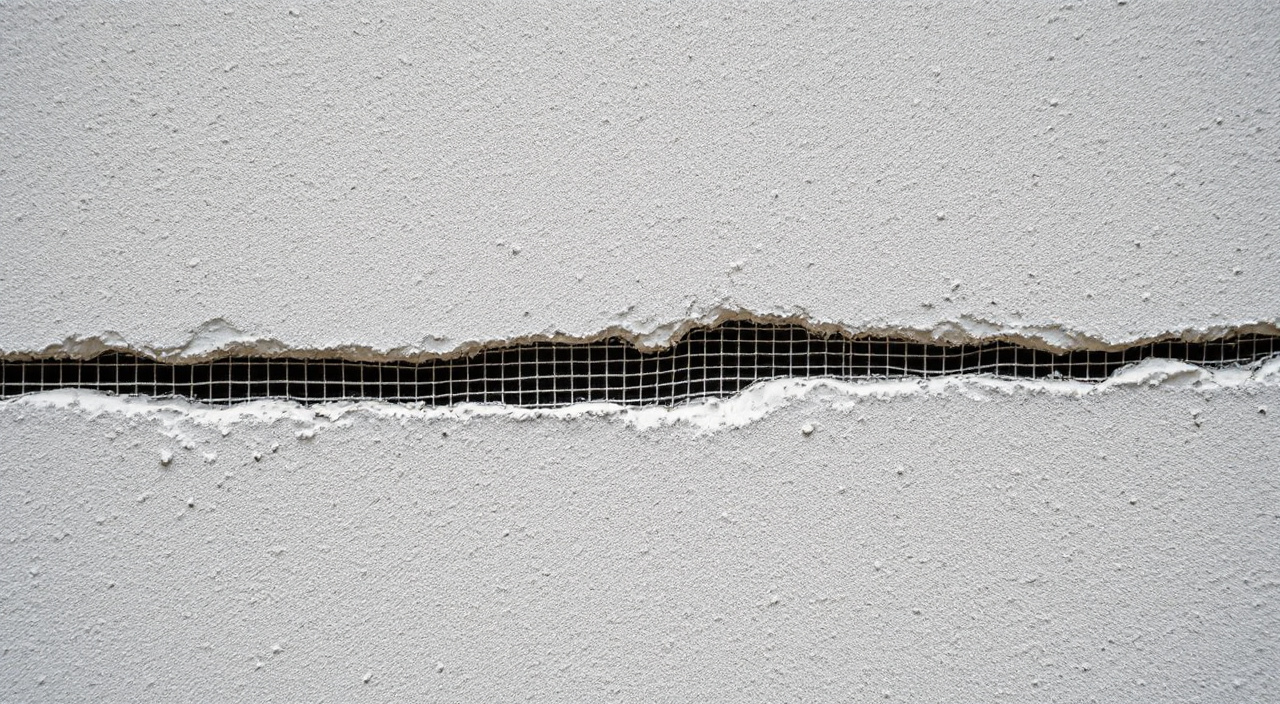

Seconde issue, la plus fréquente : la déformation ressort au bord. Le mortier armé constitue une lame plus rigide que l'enduit qui l'entoure. Le mur, lui, continue de se déformer d'un bout à l'autre du panneau. Ce qui ne peut plus s'exprimer dans la zone rigidifiée s'accumule à sa lisière, là où le revêtement redevient nu, et s'ouvre là.

Le résultat a un aspect caractéristique, et cet aspect vaut diagnostic. Une ligne parallèle au tracé d'origine, décalée de quelques centimètres, plus rectiligne que ne l'était la fissure initiale. Souvent deux lignes, une de chaque côté. Elles sont anormalement droites parce qu'elles ne suivent plus les faiblesses du mur : elles suivent le bord d'une bande fabriquée, découpée à la lame, posée à la main. Une fissure naturelle serpente, contourne, hésite. Une fissure de lisière est droite comme une règle.

Cinq désordres qu'on ne devrait jamais confondre

Le mot fissure recouvre des objets sans rapport entre eux. Chacun raconte une cause différente et n'autorise pas les mêmes gestes.

Le faïençage superficiel. Un réseau de craquelures fines, sans direction dominante, qui s'arrête à la peau du revêtement. Il raconte un défaut d'application ou un vieillissement de film, jamais un problème de mur. On peut lui appliquer une préparation soignée, une finition adaptée, éventuellement une trame généralisée dans un corps d'enduit neuf.

La microfissure de retrait. Fine, rectiligne, apparue dans les premiers mois d'un enduit, souvent au droit d'un point singulier. Elle raconte un mortier qui a séché, et elle s'éteint. On la laisse aller à son terme, puis on l'ouvre légèrement et on la rebouche avec un mortier de même nature.

La fissure traversante stabilisée. Elle traverse le corps d'enduit et parfois la maçonnerie, mais ne bouge plus : le mouvement qui l'a créée est achevé. Elle raconte un événement passé — un tassement terminé, une charge déposée, une reprise ancienne. On peut l'ouvrir en V, la coudre si sa largeur le justifie, la reboucher avec un mortier compatible, et l'armer localement pour tenir la reprise.

La fissure active. Elle varie avec les saisons, s'ouvre et se referme, progresse en longueur. Elle raconte une cause qui agit encore. Aucune réparation de surface ne lui convient tant que cette cause n'est pas traitée, ou qu'on n'a pas donné au mouvement un endroit où se produire.

La lézarde structurelle. Large, franche ou en escalier, souvent doublée à l'intérieur du logement, accompagnée de portes qui coincent et de carrelages fendus. Elle raconte la structure et le sol. Elle n'appartient pas au ravalement, et la traiter comme un poste de façade est la seule erreur de cette liste qui coûte davantage que de l'argent.

Lire une fissure : l'orientation, la forme, le lieu

Une fissure s'ouvre perpendiculairement à la direction dans laquelle le mur est tiré. Ce principe permet de remonter du dessin vers la cause. Trois questions, dans l'ordre : dans quel sens court-elle, quelle forme suit-elle, où se trouve-t-elle sur le bâtiment.

L'escalier qui suit les joints d'une maçonnerie. Elle contourne les éléments et passe par le mortier, plus faible que la pierre ou la brique. C'est le dessin d'un cisaillement lent : une partie du mur descend par rapport à l'autre. Tassement, fondation, sol.

La verticale d'angle. À la rencontre de deux murs, une verticale franche signale que les deux ouvrages se séparent. Chaînage absent ou rompu, extension accolée sans liaison, poussée de charpente qui écarte les pignons.

L'oblique partant d'un angle de baie. Elle désigne le point faible du panneau, mais ne dit pas seule ce qui l'a sollicité. Une seule baie concernée oriente vers son linteau ou son appui. Plusieurs baies alignées, avec des obliques penchées dans le même sens, désignent un mouvement d'ensemble dont les baies ne sont que les révélateurs.

L'horizontale sous une arase. Une ligne régulière, à hauteur constante, suit un plan de faiblesse construit : arase de chaînage, lit de mortier maigre, appui de couvertine. Elle peut aussi trahir un élément métallique noyé qui gonfle en s'oxydant, car la rouille occupe plus de place que le fer dont elle vient et fend ce qui l'entoure.

La fissure qui traverse indifféremment moellons et joints. Quand une ouverture ignore les joints et casse la pierre elle-même, c'est que l'effort a dépassé la résistance du matériau le plus dur du mur. Mouvement franc, ou dilatation d'un élément rapporté — une platine, une poutrelle, un linteau métallique, un scellement — qui pousse depuis l'intérieur de la maçonnerie.

Aucun de ces dessins ne constitue une preuve. Ensemble, ils permettent une hypothèse, et c'est une hypothèse qu'il faut avant de choisir un geste.

Le temps est le seul instrument de mesure

Une fissure ne se juge pas en une visite. Elle se juge sur une série, et une série demande du temps. C'est la difficulté réelle du sujet, et celle qu'aucun devis n'aime porter.

Le témoin de plâtre. Une plaquette rigide et cassante, appliquée en travers de la fissure sur un support dégarni, datée à l'inscription. Elle ne mesure rien : elle répond par oui ou par non. Sa qualité est d'être fragile, donc de céder au premier mouvement réel.

La jauge à fissures. Deux plaquettes superposées portant un réticule, fixées de part et d'autre. Elle donne un sens et une amplitude, ce que le plâtre ne donne pas. Mais une lecture isolée ne vaut rien : c'est la suite des relevés qui distingue une respiration saisonnière d'une dérive continue.

Le repérage daté au crayon. Le geste le plus simple et le plus négligé. On trace un trait fin en travers de la fissure à chacune de ses extrémités, on inscrit la date à côté, et on revient. Cette méthode ne mesure pas l'ouverture : elle mesure la progression en longueur, qui est souvent le premier signe et que personne ne surveille. Une fissure qui s'allonge est vivante, même si elle ne s'élargit pas.

Le cycle complet de saisons. Une observation qui ne couvre pas un été sec suivi d'une période de réhydratation ne conclut rien. C'est la contrainte incompressible du diagnostic, et c'est elle qui oppose le calendrier du bâtiment à celui du chantier.

Une fissure active se surveille avant d'être traitée. Une fissure stabilisée se répare. Toute la faute technique du calicot posé sans diagnostic tient dans l'inversion de ces deux phrases.

Le sol qui se rétracte, puis se regonfle

Les sols argileux perdent du volume en période sèche et le reprennent en se réhydratant. Une construction fondée superficiellement sur un tel terrain suit ces variations, et jamais de manière uniforme : la partie sous laquelle le sol s'assèche davantage — près d'un arbre, d'une canalisation fuyarde — descend plus que le reste.

Ce mécanisme a une conséquence directe sur la pose des bandes armées, et elle est rarement formulée. Le mouvement est saisonnier : la fissure atteint son ouverture maximale en fin d'épisode sec et se referme partiellement ensuite. Une bande posée sur une fissure refermée est posée sur une façade dans son état le plus favorable. Elle devra encaisser, seule, la totalité de l'amplitude qui suivra. Le calendrier du chantier détermine donc l'ampleur de ce qu'on demande à l'armature, et personne ne le note.

La réhydratation ne ramène pas le sol à son état initial : le mouvement se cumule d'un cycle à l'autre. Une fissure d'origine argileuse observée sur une seule saison paraît toujours moins grave qu'elle ne l'est.

Un cas de figure type

Prenons un cas de figure type, qui n'est celui d'aucun chantier en particulier.

Une maison de plaine, aux abords du Neubourg, exposée plein ouest. Fin d'été, le propriétaire remarque une fissure oblique partant de l'angle supérieur d'une fenêtre. Il fait venir deux entreprises. La première propose de poser un témoin et de revenir à la même période l'année suivante. La seconde propose un ravalement complet, avec traitement des fissures par bande armée, réalisable avant l'hiver.

Le chantier se fait en automne. À la réception, la façade est impeccable : la fissure a disparu, rien ne signale l'endroit. Le solde est versé.

À la fin de l'été suivant, une ligne fine apparaît, non pas sur l'ancien tracé mais à côté, parallèle, parfaitement droite, et une seconde ligne lui répond de l'autre côté. Le propriétaire pense à un défaut de peinture. C'est le contour exact de la bande : le diagnostic que personne n'a fait s'affiche sur le mur, avec une année de retard.

Le bâti local et ce qu'il ajoute au tableau

Évreux. La reconstruction d'après-guerre a produit un parc où la brique et le béton cohabitent dans le même mur, avec des chaînages, des allèges rapportées, des refends et des planchers qui viennent tous mourir en façade. Les jonctions de matériaux y sont si nombreuses que la bande armée est souvent le bon geste : c'est exactement son emploi. Mais la fréquence du geste crée l'habitude, et l'habitude dispense de la question. Sur une façade d'Évreux où le calicot est légitime presque partout, il suffit qu'il ne le soit pas à un seul endroit — celui où la ligne ne suit pas une jonction mais un tassement — pour que la solution appliquée uniformément produise un désordre qui reviendra. Le centre ancien résiduel ajoute une difficulté : deux époques et deux modes constructifs s'y touchent sans joint.

Vernon. Les deux rives ne posent pas le même problème. En centre ancien, les pans de bois travaillent avec l'humidité : le bois gonfle et se rétracte selon la saison, et l'enduit qui les couvre subit un mouvement lent, réversible, dessiné par la grille du colombage. Une fissure qui suit un poteau ou une sablière ne dit rien du sol : elle dit que le support respire. Sur le coteau crayeux de Vernonnet, la lecture est inverse : la pente, le ruissellement et le déchaussement produisent des obliques et des escaliers qui relèvent du terrain. Deux façades de Vernon distantes d'un pont peuvent porter le même dessin apparent pour deux raisons opposées.

Le Neubourg. La plaine céréalière n'offre aucun écran. Les pluies battantes d'ouest frappent la façade exposée de face, sans ralentissement, et l'eau s'y accumule au lieu de glisser. Une fissure rouverte n'est alors pas seulement un défaut visuel : c'est une entrée d'eau orientée dans le sens du vent dominant. Sur les façades ouest du Neubourg, un calicot qui se fend à sa lisière transforme un problème de mouvement en problème d'humidité, et le second se traite encore moins bien que le premier une fois la finition posée par-dessus.

Ce qui aurait dû être fait, dans l'ordre

L'ordre importe autant que les gestes : chacun n'a de sens que si le précédent a été fait.

• Identifier la cause avant de choisir le geste. Un dessin, une hypothèse, une période d'observation. Rien ne se décide sur une fissure dont on ignore l'âge et le rythme.
• Supprimer la cause quand c'est possible. Rejeter les eaux pluviales loin du pied de mur, drainer, décharger un appui surchargé, reprendre une assise défaillante, éloigner ce qui assèche le sol d'un seul côté. Beaucoup de mouvements ont une cause banale et traitable.
• Coudre ou agrafer la maçonnerie quand la fissure est franche et stabilisée. C'est un geste de maçon, pas d'applicateur : des saignées, des agrafes scellées en travers, un rétablissement de la continuité de la maçonnerie elle-même.
• Ouvrir en V et reboucher avec un mortier compatible. Compatible signifie moins dur que le support, pas plus. Un mortier de reprise plus rigide que ce qui l'entoure concentre à ses bords la contrainte qu'il refuse d'absorber, et se décolle en emportant un peu du mur.
• Prévoir un joint de fractionnement là où le mouvement doit rester possible. Une ligne droite et garnie vaut mieux qu'une fissure qu'on rouvre à chaque cycle.
• Réserver l'armature à ce qu'elle sait faire. Faïençage, jonction de matériaux, angle de baie, retrait d'enduit neuf. Rien de plus.

Pourquoi le calicot se vend

Le calicot est immédiat : il se pose dans la journée. Il est invisible : sous la finition, aucun œil ne distingue une façade réparée d'une façade recouverte. Il coûte peu de main-d'œuvre. Et il donne un résultat parfait le jour de la réception, le seul jour où le résultat est jugé. Le désordre, lui, ne réapparaît qu'après la fin des travaux.

S'y ajoute une contrainte que le propriétaire oublie souvent : le devis est fermé, et un prix ferme suppose une quantité connue. Or un diagnostic de fissure ouvre une inconnue, et une inconnue ne se chiffre pas. Entre un prix ferme immédiat et une période d'observation sans montant, l'entreprise sait laquelle des deux propositions sera signée. Ce n'est pas nécessairement une tromperie : c'est le geste qui permet de tenir un devis fermé.

« On vous traite les fissures, vous ne les verrez plus. »

Cette phrase, telle qu'on l'entend dans le métier, n'est pas mensongère. Elle est même exacte : vous ne les verrez plus. Elle ne dit rien de la durée, et personne ne la lui demande.

Ce qui se lit sur un devis

Une seule ligne suffit à décrire le problème : « traitement des fissures par bande armée », au forfait, sans autre précision.

Ce qui manque autour de cette ligne est plus parlant qu'elle. Aucune distinction entre les types de fissures, alors que la façade en porte plusieurs de natures différentes. Aucun relevé, c'est-à-dire aucun plan où les fissures seraient situées et décrites une par une. Aucune date de première observation. Aucune période de surveillance proposée, ni même mentionnée comme écartée. Aucune réserve écrite envisageant que la fissure soit active.

Un devis qui porte cette ligne à l'identique sur toutes les façades, quelles que soient l'orientation et la forme des désordres, décrit une méthode de pose, pas une réparation.

Quand la fissure est déjà revenue sous la bande

C'est la situation où l'on raisonne le plus mal : le premier réflexe est la colère, le second l'envie que cela disparaisse à nouveau.

Il faut prendre la réapparition pour ce qu'elle est : une information, obtenue au prix fort mais définitive. Elle établit trois choses qu'aucune visite n'aurait pu établir. Le mouvement existe, puisqu'il s'est manifesté. Son amplitude dépasse ce que la bande sait étaler, puisque la bande n'a pas suffi. Et son calendrier est connu, puisqu'on peut dater la pose et la réapparition.

La conduite à tenir en découle. Photographier avant de toucher, avec un repère d'échelle et une date. Regarder à l'intérieur, au même endroit. Ouvrir la lisière de la bande pour voir si la fissure a traversé le corps d'enduit ou seulement la finition : les deux réponses n'ont pas la même gravité. Puis instrumenter, sans se presser.

Une chose, en revanche, ne se fait pas. Refaire la même chose une seconde fois est le seul geste indéfendable de tout ce dossier. La première pose se discute : personne ne savait, le mouvement n'était pas établi, l'hypothèse du retrait était plausible. La seconde ne se discute plus. Le mur a répondu, la réponse est écrite dessus, et repasser une bande au même endroit revient à effacer la seule mesure dont on dispose.

Le mot de la fin

Une bande d'armature ne trahit personne. Elle fait exactement ce pour quoi elle est faite, et elle le fait bien. Le désordre ne vient jamais du produit : il vient de la question qu'on ne lui a pas posée avant de la sortir du rouleau.

Un mur qui bouge ne se referme pas. Il se comprend, il se stabilise, ou on lui laisse un endroit où bouger proprement. Le reste est un ajournement, et un ajournement se paie toujours à la saison suivante.
