L'isolation extérieure sans points singuliers : par où l'eau entre

Une isolation extérieure n'est pas une épaisseur posée sur un mur. C'est un système continu, dont la performance et l'étanchéité tiennent entièrement au traitement de ses interruptions. Ces interruptions ont un nom de métier : les points singuliers. Ce sont eux qui disparaissent en premier quand un devis est tiré vers le bas, parce qu'ils ne se voient pas sur une façade finie et qu'ils coûtent en temps, en accessoires et en compétence. Une façade isolée sans points singuliers traités ressemble, le jour de la dépose de l'échafaudage, à une façade isolée correctement. La différence se révèle des années plus tard, ailleurs que là où elle s'est jouée.

Un système continu, et rien d'autre

Le principe d'une isolation par l'extérieur est simple : on interpose entre le mur et l'extérieur une couche isolante, protégée par un revêtement mince. Le mur ne voit plus la pluie. L'isolant, lui, la voit — et c'est le revêtement qui l'en protège. Ce revêtement est une peau. Une peau se juge à ses ourlets.

Partout où la peau s'arrête, se retourne ou est percée, il faut un traitement particulier. En bas, elle s'arrête sur du vide. En haut, elle rencontre la toiture. Autour de chaque fenêtre, elle se retourne quatre fois. Chaque volet, chaque descente d'eau, chaque câble, chaque grille de ventilation la perce. Additionnez le pourtour de toutes les baies, le pied de mur et les rives : sur une maison ordinaire, cela fait plusieurs dizaines de mètres de détails à traiter.

La surface courante ne pose aucun problème. Poser un panneau en plein mur, l'armer, l'enduire, c'est le geste le plus facile du chantier, et celui qui se mesure. Les points singuliers, eux, se comptent en unités et en mètres linéaires, et se retrouvent rarement détaillés sur les devis les moins chers. Leur absence de la feuille de prix n'est pas un oubli comptable : c'est l'annonce qu'ils ne seront pas faits.

Un devis d'isolation extérieure qui ne comporte qu'une ligne de mètres carrés décrit un chantier qui ne traitera aucun de ses points singuliers.

L'arrêt bas : le premier point qu'on supprime

L'isolation ne descend jamais jusqu'au sol. Elle s'arrête à une certaine hauteur, au-dessus du terrain, du trottoir ou de la terrasse. Cet arrêt laisse une tranche d'isolant à nu, orientée vers le bas. Il faut la fermer, et il faut que l'eau qui ruisselle sur la façade s'en détache au lieu d'y revenir.

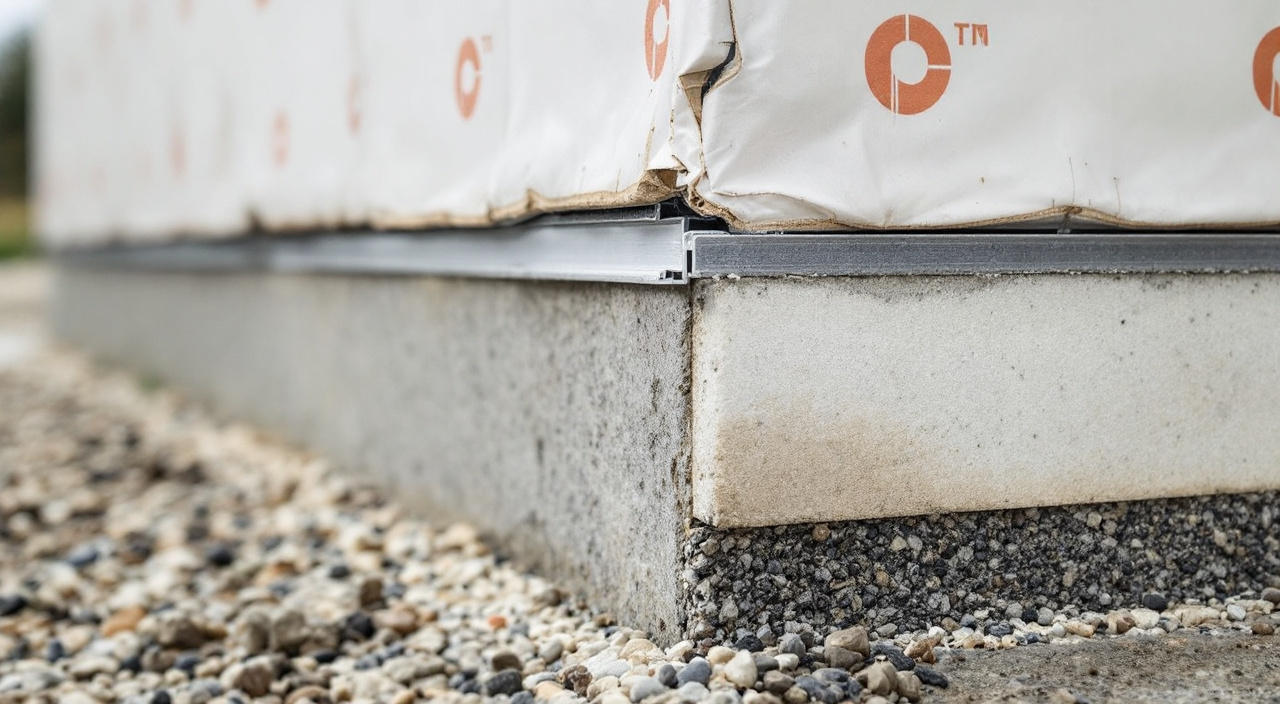

Deux dispositifs répondent à ces deux besoins. Un profilé de départ, fixé sur le mur, referme la tranche basse et donne une ligne droite au système. Une goutte d'eau — un décrochement, un bec, une pièce rapportée — force le filet d'eau à tomber au lieu de suivre la sous-face par capillarité. Sans profilé, l'isolant est nu par en dessous. Sans goutte d'eau, le ruissellement revient sous la façade, s'arrête sur l'arête, et travaille exactement au joint entre l'isolant et le mur.

Ce qu'on observe alors est reconnaissable, et très mal interprété. Une bande sombre s'installe au bas de la façade, souvent sur un mètre de haut, parfois asymétrique selon les vents. Elle est lue comme une remontée capillaire. Elle n'en est pas une : elle vient d'en haut et rentre par le bas. La distinction n'a rien d'académique, car le traitement vendu ensuite — injection, hydrofuge, cuvelage — n'a aucun effet sur une eau qui descend.

L'arrêt bas se contrôle sans échafaudage et sans compétence particulière. Accroupissez-vous. Regardez la sous-face. Il doit y avoir une pièce continue, une arête franche, un vide sous cette arête. Si vous voyez de l'enduit qui s'arrondit et remonte vers le mur, il n'y a pas de goutte d'eau. Si vous voyez de l'isolant, il n'y a pas de profilé.

Les baies : quatre retours par fenêtre

Chaque fenêtre est une interruption complète du système : deux tableaux verticaux, un linteau au-dessus, un appui en dessous. Les quatre se traitent différemment, et chacun a sa manière de rater.

L'appui de fenêtre qu'on n'a pas rallongé

Avant travaux, l'appui de fenêtre dépasse du nu du mur de quelques centimètres. Il est calculé pour éjecter l'eau au-delà du parement. On ajoute ensuite plusieurs centimètres d'isolant devant ce mur. L'appui, lui, n'a pas bougé. Son débord utile a été mangé par l'épaisseur nouvelle, quand il n'est pas devenu nul ou négatif.

À ce moment-là, l'eau qui coule sur la fenêtre ne tombe plus dans le vide : elle tombe sur la façade neuve, ou pire, directement sur la tranche haute de l'isolant posé sous l'appui. Il faut donc rallonger l'appui, le remplacer par une pièce plus profonde, ou poser une bavette métallique qui reprend le rejet. Ce n'est pas une finition : c'est une pièce d'étanchéité.

Le contrôle est visuel, depuis le sol. Un appui correct dépasse nettement de la façade finie et présente une sous-face décrochée. Un appui resté à sa cote d'origine se reconnaît à ce que l'enduit vient mourir contre lui, à fleur. Regardez aussi sous la fenêtre : deux coulures verticales symétriques partant des extrémités de l'appui signent un rejet trop court.

Le rejet latéral absent, et les deux coulures qui le trahissent

Un appui doit aussi éjecter l'eau sur ses côtés. Il lui faut des relevés d'extrémité, ou au minimum un retour qui empêche l'eau de repartir latéralement dans le tableau. Sur une bavette rapportée, ces relevés sont des pliages ; sur une pièce moulée, des oreilles.

Sans relevé latéral, l'eau qui s'accumule sur l'appui part sur les côtés et rentre exactement au point le plus fragile de la baie : la jonction entre l'appui, le tableau isolé et la menuiserie. Ce point cumule trois matériaux, deux mouvements différentiels et un joint. C'est le premier endroit d'une façade isolée où l'eau franchit le système.

Un chantier soigné pose ces relevés avant l'enduit, qui vient les recouvrir partiellement. Un chantier pressé pose la bavette après, glissée sous la menuiserie, et compte sur un cordon de mastic. Le mastic seul ne tient pas dix ans en exposition directe.

Tableaux et linteaux : ce qui se joue sur trois centimètres

Les tableaux — les côtés de l'embrasure — et le linteau reçoivent une épaisseur d'isolant réduite, parce qu'il faut laisser la fenêtre s'ouvrir et ne pas manger le clair de jour. Cette réduction est normale. Ce qui ne l'est pas, c'est de ne rien poser du tout.

Un tableau non isolé crée une bande de mur restée froide au milieu d'une paroi devenue chaude. En hiver, la vapeur d'eau intérieure y condense en priorité. Le désordre se voit à l'intérieur, en périphérie des fenêtres : liseré sombre, moisissure au droit de l'angle, papier peint qui décolle sur trois centimètres. Le propriétaire vient de payer une isolation et découvre des moisissures qu'il n'avait pas avant. Il cherche la cause dans sa ventilation ou dans ses fenêtres neuves. Elle est dans le tableau.

Sur le linteau, s'ajoute un problème d'eau. La sous-face du linteau isolé a besoin, elle aussi, d'un arrêt propre et d'un profilé, faute de quoi la tranche d'isolant regarde vers le bas, nue, au-dessus de la fenêtre. Et au droit des angles de baie, l'enduit armé travaille en concentration de contraintes : sans renfort diagonal, une fissure part de l'angle à quarante-cinq degrés. C'est la fissure la plus banale d'une façade isolée, et elle est mécanique, pas anecdotique — la logique est la même que celle décrite dans le calicot posé sans traiter le mouvement : une armature ne remplace pas le traitement du point qui bouge.

Le haut : jonction avec la couverture, rives et pignons

En haut, l'isolation rencontre la toiture. C'est le point où l'épaisseur nouvelle entre en conflit avec un ouvrage existant qui n'a pas été conçu pour elle.

Le débord de toiture, celui qui protégeait la façade, se trouve raccourci d'autant. Sur beaucoup de maisons il était déjà modeste ; après isolation, il peut ne plus protéger grand-chose. La façade prend alors la pluie battante sur toute sa hauteur, y compris à la jonction haute, là où la tranche supérieure de l'isolant est la plus vulnérable.

Deux réponses existent, et elles se voient. Soit on rehausse et on prolonge la couverture, ce qui suppose de déposer des rangs de tuiles ou d'ardoises et d'intervenir sur la charpente basse : c'est un lot de couverture, il se chiffre, il apparaît sur le devis. Soit on referme le système par un profilé haut associé à une bande d'étanchéité, ce qui est acceptable dans certaines configurations et à condition que le geste soit réellement fait. Ce qui n'est jamais acceptable, c'est l'isolant arrêté sous la volige, tranche à l'air, avec un doigt d'enduit pour boucher.

Aux rives de pignon, la même question se pose avec, en plus, l'exposition. Un pignon prend le vent et la pluie de biais. Sa rive est un point singulier au sens strict : l'eau y arrive latéralement, avec de la vitesse, et cherche le premier interstice. La bande de rive doit recouvrir le système, pas simplement le toucher.

Il faut aussi regarder ce que devient l'eau de la couverture. Si une descente déverse à proximité d'une jonction haute, ou si un chéneau fuit d'un litre par averse, l'isolant reçoit une eau concentrée, pas une pluie répartie. Une couverture à reprendre se reprend avant l'isolation, jamais après : la reprendre ensuite suppose de rouvrir le haut du système.

Ce qui perce l'isolant : volets, descentes, réseaux

Tout ce qui était fixé au mur avant travaux doit être refixé après, à travers l'isolant. Chaque fixation est un trou dans la peau. Le nombre de ces trous est plus élevé qu'on ne l'imagine sur une maison ordinaire : volets, descentes, câbles, coffret de branchement, robinet extérieur, éclairages, ventilations, antennes.

Les volets battants, et le pivot qui s'est enfoncé

Un volet battant tourne sur des gonds scellés dans la maçonnerie. Après isolation, la maçonnerie est reculée de plusieurs centimètres. Les gonds doivent donc être rallongés, ou repris sur des pattes traversantes qui vont chercher le mur porteur derrière l'isolant.

Le raccourci consiste à fixer les gonds dans l'isolant lui-même, ou dans une plaque posée à sa surface. L'isolant n'a aucune résistance mécanique à l'arrachement. Le volet est lourd, il bat au vent, il travaille en levier. Au bout de quelques saisons, le gond descend, l'enduit s'étoile en rosace autour de la fixation, et cette étoile est ouverte à l'eau. Le point de fixation devient un point d'entrée permanent, en plein milieu de la façade.

La bonne question à poser avant travaux tient en une phrase : sur quoi seront repris les volets ? La réponse doit désigner le mur, pas l'isolant, et le devis doit comporter une ligne pour cette reprise. Un chantier qui prévoit de conserver les volets battants sans rien dire de leurs gonds n'a pas regardé la façade.

Descentes d'eau pluviale et colliers repris à l'aveugle

Une descente d'eau plaquée contre une façade isolée pose deux problèmes distincts. Le premier est mécanique : les colliers doivent être repris dans le mur, avec des entretoises qui traversent l'isolant sans l'écraser. Un collier vissé dans l'isolant lâche, et une descente qui pend arrache l'enduit sur toute sa hauteur.

Le second est hydraulique, et plus vicieux. Si la descente était encastrée, si son dauphin plonge dans un regard désormais recouvert, ou si le raccord au pied est mal repris, l'eau de toute une toiture s'écoule à quelques centimètres du système, parfois derrière lui. Une descente qui déborde deux fois par an suffit à saturer un pied d'isolation. Le sujet mérite d'être traité pour lui-même avant le chantier, avec le même sérieux qu'un lot de couverture.

Les traversées de réseaux, celles qu'on ne voit plus

Ventilations de chaudière, sorties de hotte, grilles de vide sanitaire, arrivée électrique, robinet de jardin, passages de câbles : chacune de ces traversées doit être prolongée à travers la nouvelle épaisseur, et chaque prolongement doit être rendu étanche à son pourtour, avec une pièce prévue pour ça.

Deux ratés dominent. Le premier est la traversée rallongée d'un tube, avec de la mousse expansive autour et un peu d'enduit par-dessus. La mousse n'est pas un matériau d'étanchéité extérieure : elle se dégrade aux ultraviolets et à l'eau, et le pourtour s'ouvre en un ou deux ans. Le second est plus grave : la traversée purement recouverte. Une grille de ventilation de vide sanitaire enduite par-dessus, c'est un vide sanitaire qu'on vient de fermer. L'humidité qui s'y évacuait reste dedans et remonte par le plancher bas. Le désordre apparaît à l'intérieur, au ras du sol, dans une maison qu'on vient d'isoler.

Faites la liste, avant le chantier, de toutes les traversées visibles de vos façades. Photographiez-les, comptez les grilles. À la fin du chantier, refaites le tour et recomptez. Ce contrôle prend vingt minutes et n'exige aucune connaissance technique.

Pourquoi l'eau qui entre ne ressort pas

Sur une façade enduite classique, une infiltration ponctuelle a une chance de sécher. Le mur est massif, la surface est ventilée par l'extérieur, l'eau reprend le chemin par lequel elle est entrée. Le système est indulgent.

Une isolation extérieure ne l'est pas. Entre le mur et l'enduit, il y a une couche isolante, et selon les cas une lame d'air, des rails, des chevilles, des joints entre panneaux. L'eau qui franchit la peau tombe dans un volume fermé. Elle ne s'évapore pas : il n'y a ni soleil ni vent là-dedans. Elle descend, circule dans les interstices, suit les joints de panneaux, et s'accumule au premier obstacle horizontal.

Trois conséquences en découlent, toutes lentes.

L'isolant humide perd sa fonction. Un matériau isolant isole parce qu'il contient de l'air immobile ; l'eau qui prend la place de cet air conduit la chaleur. La performance chute là où l'eau stagne, de façon localisée et invisible. Le propriétaire constate seulement que sa maison chauffe moins bien qu'annoncé, sans pouvoir dire où.

Le mur support, lui, reçoit une humidité permanente sans possibilité de séchage vers l'extérieur. C'est exactement le mécanisme décrit à propos de l'isolation posée sur un mur déjà humide, à ceci près qu'ici l'humidité n'était pas là avant : le chantier l'a fabriquée. Le résultat est le même, et l'article vaut d'être lu en parallèle de celui-ci.

Enfin, tout ce qui est en bois ou en acier dans le volume travaille. Les fixations rouillent, les tasseaux pourrissent, les chevilles perdent leur ancrage. Le système se décroche par l'intérieur, sans qu'on voie quoi que ce soit à la surface.

Le désordre apparaît tard, et loin de son origine

C'est la caractéristique qui rend ces désordres difficiles à faire reconnaître. Le délai se compte en années, pas en mois. Et le point d'apparition n'est jamais le point d'entrée.

L'eau entrée par un relevé d'appui manquant au premier étage descend derrière l'isolant, franchit un ou deux niveaux, et ressort en pied de façade, ou à l'intérieur au droit d'un plancher. On cherche alors la cause en bas. Le devis de réparation traite le bas. Le désordre revient, parce que l'entrée est restée ouverte cinq mètres plus haut.

La garantie décennale court depuis la réception, et ces désordres émergent souvent dans la seconde moitié de cette période, quand l'entreprise a parfois changé de forme ou disparu. Le principe reste : un désordre qui rend l'ouvrage impropre à sa destination relève de cette garantie, et une infiltration derrière une isolation entre dans cette catégorie. Encore faut-il pouvoir dater, décrire et prouver l'origine — d'où l'importance des photos prises pendant les travaux, quand les points singuliers sont encore visibles.

La réparation, elle, obéit à une règle sans exception : on ne répare pas un point singulier depuis l'extérieur du système. Il faut déposer. Déposer l'enduit, déposer l'armature, déposer les panneaux sur une surface qui va bien au-delà du point fautif, parce qu'on ne sait pas jusqu'où l'eau a couru. Puis reconstituer. C'est un chantier de dépose et de repose, avec échafaudage, sur une façade qui avait l'air neuve. Le coût n'a aucun rapport avec ce qu'aurait coûté le profilé, la bavette ou la platine qu'on n'a pas posés.

Le prix d'un point singulier bien traité se compte en accessoires et en heures. Le prix du même point non traité se compte en dépose de façade.

Ce qui se contrôle avant, pendant et après

Rien de ce qui suit n'exige d'être du métier. Ce sont des documents à demander et des regards à porter au bon moment.

Avant. Exigez un devis où les points singuliers apparaissent en lignes distinctes, avec des quantités : mètres linéaires de profilé de départ, nombre d'appuis traités et nature du traitement, mètres linéaires de tableaux et de linteaux, nombre de traversées reprises, sort des volets, sort des descentes, traitement de la jonction haute. Demandez le descriptif du système posé — un système d'isolation extérieure est un ensemble cohérent, avec ses accessoires désignés, pas un assemblage de fournitures choisies au coup par coup. Un devis muet sur ces points est un devis qui ne les fera pas, et c'est un cas particulier de ce que décrit le devis sans diagnostic.

Demandez aussi ce qui se passe si un désordre est découvert en déposant les volets ou en ouvrant une traversée. Un chantier honnête répond qu'il y aura un avenant et un arrêt le temps de traiter. La liste des formulations qui font reculer une réponse évasive est réunie dans les questions qui font reculer un mauvais devis.

Pendant. C'est la seule fenêtre où les points singuliers sont visibles. Une fois l'enduit passé, tout est caché pour vingt ans. Montez sur l'échafaudage si l'entreprise l'autorise, ou demandez des photos datées à trois moments : après pose des profilés et avant pose des panneaux ; après pose des panneaux et avant armature ; après armature et avant enduit. Ces photos ne coûtent rien à personne et constituent le seul dossier exploitable en cas de litige. Le refus d'en fournir est en soi une information.

Regardez en particulier les traitements de baies avant enduit : la présence des bavettes et de leurs relevés, les renforts diagonaux aux angles, le retour d'isolant en tableau. Regardez le pied : profilé continu, jonctions entre longueurs de profilé, arrêt franc.

Après. Faites le tour par temps de pluie, puis le lendemain. Une façade correcte présente des coulures réparties. Une façade mal détaillée présente des traces concentrées, verticales, partant toujours des mêmes points : extrémités d'appuis, angles de baies, points de fixation. Notez-les, photographiez-les, et signalez-les par écrit dans l'année qui suit la réception. Ce sont des traces, pas encore des désordres — et c'est précisément le moment où elles se traitent sans déposer.

Enfin, gardez à l'esprit que le temps passé sur ces détails est du temps de préparation, pas du temps de finition. C'est la même arithmétique que celle des fausses économies de préparation : la semaine gagnée sur les détails se repaie en années.

Questions fréquentes

Comment savoir si mon isolation extérieure a des points singuliers mal traités ?

Sans déposer, on procède par indices. Accroupissez-vous au pied de la façade et cherchez une arête franche avec un vide dessous : c'est la goutte d'eau. Regardez les appuis de fenêtre : ils doivent dépasser nettement du nu de la façade finie et présenter des relevés à leurs extrémités. Cherchez les coulures verticales concentrées après une pluie, en particulier sous les angles d'appui. Vérifiez que toutes les grilles de ventilation d'avant travaux existent encore. Ces quatre contrôles se font depuis le sol et couvrent l'essentiel des ratés courants.

L'entreprise dit que la bavette d'appui n'est pas nécessaire. Est-ce vrai ?

Ce qui est nécessaire, c'est le rejet d'eau au-delà du nu fini et un retour latéral. La pièce qui l'assure peut varier : appui rallongé, pièce moulée plus profonde, bavette métallique pliée. Ce qui ne varie pas, c'est la fonction. Une réponse acceptable désigne la pièce prévue et son débord. Une réponse qui affirme qu'il n'y a besoin de rien, ou qui renvoie à un joint de mastic, décrit un point d'entrée d'eau.

Peut-on réparer un point singulier sans tout déposer ?

Rarement, et seulement quand le défaut est encore à la surface. Ajouter une bavette manquante ou reprendre un pied de profilé peut se faire localement si l'eau n'a pas encore circulé derrière. Dès qu'il y a une trace d'humidité durable, un décollement ou une fixation qui a bougé, il faut ouvrir pour savoir jusqu'où l'eau est allée, et l'ouverture dépasse toujours largement le point fautif. C'est pourquoi la première année après réception compte autant.

Une isolation extérieure supprime-t-elle les problèmes d'humidité existants ?

Non, elle les enferme. Si le mur est humide avant travaux, l'isolation lui retire sa seule voie de séchage, qui était sa face extérieure. L'humidité reste dans le mur et se manifeste ensuite à l'intérieur. L'origine doit être identifiée et traitée avant, avec un temps de séchage réel du support. Ce mécanisme est détaillé ailleurs sur ce site et vaut d'être lu avant de signer.

Pourquoi mon devis d'isolation est-il beaucoup moins cher qu'un autre ?

Presque toujours parce que les deux devis ne décrivent pas le même ouvrage. Comparez les lignes, pas les totaux : nombre d'appuis traités, mètres de profilé de départ, reprise des volets, reprise des descentes, traitement de la jonction haute, nombre de traversées. Un écart important porte rarement sur le prix du mètre carré d'isolant, qui varie peu. Il porte sur les détails absents d'un des deux devis — c'est-à-dire sur tout ce qui décide de la tenue du système dans le temps.
